減速電機選型指導范例：
連結系數表：
 |

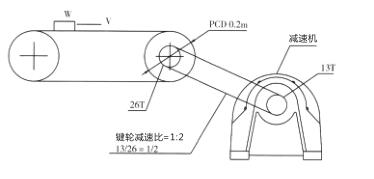

1、搬運物總重量：W=600KG Total weight of load：W=600KG 2、搬送速度：V=9.5m/min Conveyance speed：V=9.5m/min 3、與道軌之摩擦系列：μ=0.15 And the friction series track: =0.15 4、鏈輪轉動效率：η1=0.95 Sprocket transmission efficiency：η1=0.95 5、減速機轉動效率：η2=0.9 Reducer transmission efficiency：η2=0.9 6、運轉時間：8小時/日 Operation time：8 hours/day 7、啟動次數：1回/分，中沖擊 Times of starting：1 time/min，impact 8、使用電源：三相220V，60Hz Power applied：three-phase 220v，60Hz |
|
減速比 REDUCTION RATIO |
選型注意事項 | 計算范例 | |||||
|
由必要的入力軸回轉數及出力軸回轉數來選定減速比 Reduction ratio sbould be decided by input shaft revolutions and outpu shaft revolutions necessary 1、先求出輸送帶滾輪回轉數（N1） Find conveyor wheel revohutions（N1） diameter*π） 2、再求出減速機出力軸回轉數（N2） Find reducer output shaft revolutions（N2） N2=N1×鏈輪齒數減速比 N2=N1*sprovket wheel reduction ratio 3、以三相60Hz的馬達計算減速比（τ） Calculate reduction ratio of three-phase motor with frequency of 60Hz T=出力軸回轉數/入力軸回轉數（馬達轉數N） T=output shaft revolutions/input shaft revolutions（motor' s rpm N） |
1、N1=V/（D ） =9.5/（0.2 3 14）15r/min（RPM） 2、N2=N1×（26/13） =15×π × . ×2/1=30r/min（RPM） 3、N2/N=30/1800=1/60（馬達轉速） |
||||||
|
扭力 TORQUE |
選型注意事項 | 計算范例 | |||||
|
決定減速比后，由使用機械之條件換算其扭力 After reduction ratio is decided,the correspoding torque can be found according to its mechanical conditions 1、先算出輸送帶滾輪之扭力（T1）T1=（μ×荷重 ）/η1 firstly find torque（T1）of conveyance wheel ratio T1=（m*load*wheel radios）/η1 2、再換算成減速機出力軸所須扭力（T2） then convert the torque（T1）to the torque（T2）necessary for the output shaft of reducer
T2=（T1×鏈輪減速比）/η2"
T2=（T1*sprocket reduction ratio）/η2" |
1、T1=μ×W（D/2）/ 2、T1=（T1× ）/ η1 =0.15×600×（0.2/2）/0.95=9.5kgf-m η2 =（9.5×1/2）/0.9=5.28kgf-m |
||||||
|
負荷條件 LOAD CONDMONS |
選型注意事項 | 計算范例 | |||||
|
原動機 Prime mover |
傳動機負荷等級 Driven machine Load Classifieation |
每日使用時間 Duration of Service per day |
T3=T2×K =5.28×1.26=6.6kgf-m |
||||
| 0.50hr | 2hrs | 8-10hr | 10-24hr | ||||
|
電動機 Electric Motor |
均一負荷 Uniform | 0.8 | 0.9 | 1 | 1.25 | ||
| 中沖擊 Medium Shock | 0.9 | 1 | 1.25 | 1.5 | |||
| 重沖擊 Heavy Shock | 1 | 1.25 | 1.5 | 1.75 | |||
|
補正扭力=減速機出力軸扭力×系數 Corrective torque = reducer shaft torque × conefficient |
|||||||
|
馬力 Hores power |
選型注意事項 | 計算范例 | |||||
| 1、最后換算成馬力（Hp）Hp=（補正扭力 ）/716.3 |
Hp=（T3 ）/716.2=（6.6 ）/716.2=0.3 1/2Hp馬達適用（For 1/2Hp motor） |
||||||
連結系數表：
| 鏈輪 SPROCKET | 1 | ||||||
| 齒輪 CEAR | 1.25 | ||||||
| 三角皮帶 BELT | 1.5 | ||||||
| 平皮帶 FLATBELT | 2.5 |
